Artikelzusammenfassung: Spritzguss von Steckverbindernist ein entscheidender Herstellungsprozess zur Herstellung präziser, langlebiger Kunststoffgehäuse und Isolierkomponenten für elektronische Steckverbinder. Von der Materialauswahl und Formenbau bis hin zur Maßprüfung und Produktionskonsistenz beeinflusst jede Phase die Leistung des Steckverbinders.Qirenist auf Präzisionslösungen für das Formen von Steckverbindern spezialisiert und bietet maßgeschneiderte Werkzeuge, Präzisionsbearbeitung und Fertigungsunterstützung für Anwendungen in der Automobilelektronik, Haushaltsgeräten, Industrieanlagen und anderen elektronischen Produkten. Das Verständnis des Prozesses hilft Produktdesignern und Einkaufsteams, fundierte Entscheidungen über Qualität, Kosten und langfristige Produktionszuverlässigkeit zu treffen.

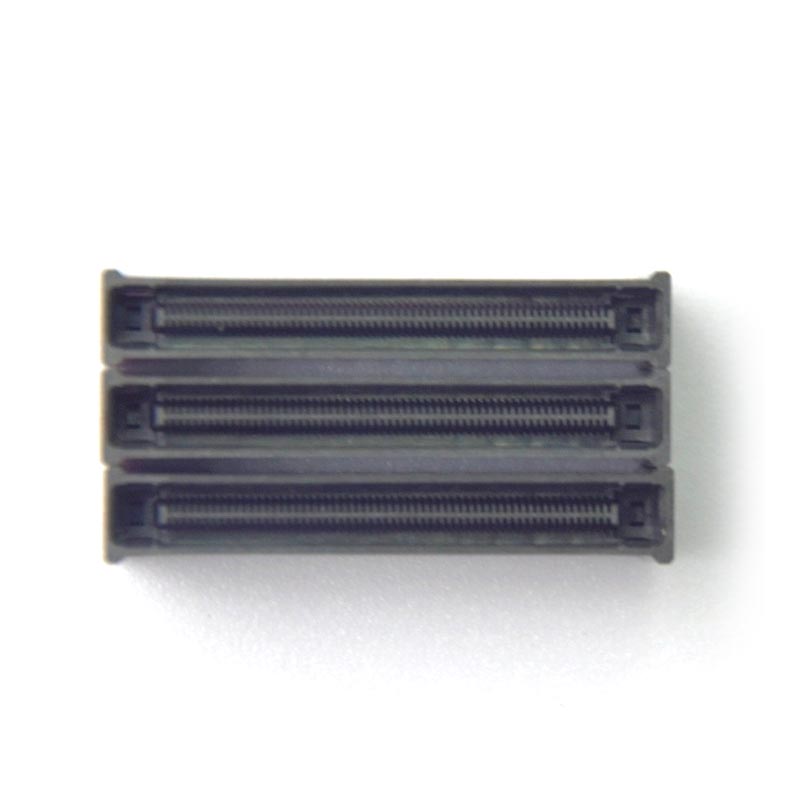

Beim Spritzgießen von Steckverbindern handelt es sich um einen Herstellungsprozess, bei dem geschmolzenes thermoplastisches Material in einen präzisionsgefertigten Formhohlraum eingespritzt, abgekühlt und ausgeworfen wird, um eine fertige Komponente zu erzeugen. Es wird häufig zur Herstellung von Kunststoffgehäusen, Anschlussträgern, Isolierstrukturen, Schutzhüllen und anderen Teilen verwendet, die für elektrische und elektronische Steckverbinder benötigt werden.
Im Gegensatz zu vielen Allzweck-Kunststoffkomponenten enthalten Steckverbinderteile häufig kleine Öffnungen, dünne Wände, komplizierte Verriegelungsfunktionen und eng beieinander liegende Anschlusspositionen. Diese Funktionen müssen mit Metallkontakten und passenden Komponenten zusammenarbeiten. Selbst eine kleine Maßabweichung kann die Montage, die Einsteckkraft, die Ausrichtung der Anschlüsse oder die Zuverlässigkeit der elektrischen Verbindung beeinträchtigen.
Aus diesem Grund hängt das erfolgreiche Spritzgießen von Steckverbindern von einer koordinierten Materialtechnik, Formenkonstruktion, Maschineneinstellungen und Prüfverfahren ab. Qiren bietet Präzisionsspritzgusslösungen für Steckverbinder für Kunden, die maßgeschneiderte Kunststoffkomponenten und Werkzeuge für anspruchsvolle Anwendungen suchen.
Typische Anwendungen sind:
Präzision ist für die Leistung des Steckverbinders von grundlegender Bedeutung, da das geformte Gehäuse die Position und Unterstützung der leitenden Kontakte festlegt. Seine Abmessungen beeinflussen, wie Komponenten zusammenpassen, wie Anschlüsse gesichert bleiben und wie sich der Steckverbinder bei wiederholtem Gebrauch verhält.
Mehrere Faktoren machen das präzise Formen von Steckverbindern anspruchsvoller als viele herkömmliche Kunststoffformanwendungen.
Anschlussabstand, Hohlraumabmessungen, Verriegelungsstrukturen und Passflächen müssen den genehmigten technischen Zeichnungen entsprechen. Toleranzen sollten entsprechend den Funktionsanforderungen jeder Komponente festgelegt werden, anstatt für jedes Merkmal eine unnötig enge Toleranz anzuwenden.
Das Kunststoffgehäuse muss für die vorgesehene Betriebsumgebung eine geeignete Isolierung bieten. Materialauswahl, Wandstärke, Kriech- und Luftstrecke sowie das Vorhandensein von Hohlräumen oder Verunreinigungen können die elektrische Sicherheit beeinträchtigen. Die Anforderungen sollten anhand der geltenden Produktnormen und Betriebsbedingungen bewertet werden.
Steckverbindergehäuse können Einsteckkräften, Vibrationen, Temperaturschwankungen und wiederholten Steckzyklen ausgesetzt sein. Das geformte Bauteil muss seine Form behalten und die Anschlüsse tragen, ohne dass es zu Rissen, übermäßiger Verformung oder einem Verlust der Retention kommt.
Ein erfolgreicher Prototyp ist nur der Ausgangspunkt. Hersteller müssen reproduzierbare Abmessungen und funktionale Leistung über Produktionschargen, Formhohlräume und Materialchargen hinweg aufrechterhalten. Eine stabile Verarbeitung reduziert vermeidbaren Ausschuss, Nacharbeiten und Montageunterbrechungen.
Die Materialauswahl beeinflusst Formbarkeit, Schrumpfung, Hitzebeständigkeit, Isolationsleistung, mechanische Festigkeit, Feuchtigkeitsempfindlichkeit und Endkosten der Komponente. Das beste Harz hängt vom Design des Steckverbinders und der Betriebsumgebung ab.
| Material | Hauptmerkmale | Mögliche Anwendungen | Überlegungen zur Auswahl |
|---|---|---|---|
| PBT | Gute Dimensionsstabilität und elektrische Isolierung | Elektrogehäuse und Geräteanschlüsse | Bewerten Sie Hitzeeinwirkung, Schrumpfung und Feuchtigkeitsbedingungen. |
| PA (Nylon) | Gute mechanische Festigkeit und Zähigkeit | Automobil- und Industriesteckverbinder | Berücksichtigen Sie die Feuchtigkeitsaufnahme und ihre Auswirkung auf die Abmessungen. |
| LCP | Geringes Verzugspotenzial und Eignung für Fine-Pitch-Designs | Kompakte elektronische Steckverbinder mit hoher Dichte | Erfordert eine sorgfältige Kontrolle des Materialflusses und der Formbedingungen. |
| PPS | Hochtemperaturtauglichkeit und chemische Beständigkeit | Spezialisierte Elektro- und Industrieanwendungen | Bewerten Sie Verarbeitungsanforderungen, Kosten und mechanisches Design. |
| Glasfaserverstärktes Harz | Verbesserte Steifigkeit und verringerte Richtungsschrumpfung in geeigneten Formulierungen | Strukturelle Steckverbindergehäuse | Die Faserorientierung kann den Verzug und die Maßhaltigkeit beeinflussen. |
Diese Materialien sind nicht austauschbar. Ingenieure sollten die Harzsorte, die Betriebstemperatur, die Flammschutzanforderungen, die dielektrischen Eigenschaften, die chemische Belastung und die geltenden gesetzlichen Anforderungen überprüfen, bevor sie eine Spezifikation festlegen.
Weitere Hinweise finden Sie in den Spritzgusslösungen für Steckverbinder von Qiren und den damit verbundenen Möglichkeiten zur Herstellung von Präzisionsformen.
Ein zuverlässiges Spritzgussprojekt für Steckverbinder folgt einem strukturierten Arbeitsablauf. Die Reihenfolge kann je nach Bauteilgeometrie, Einsatzanforderungen, Produktionsvolumen und Prüfkriterien variieren, die wesentlichen Schritte bleiben jedoch ähnlich.
Bei Steckverbindern mit Metallanschlüssen erfordern die Positionierung und der Halt des Einsatzes besondere Aufmerksamkeit. Für Programme mit größerem Volumen kann das automatische Einlegen oder Zusammenbauen von Einsätzen geeignet sein, vorausgesetzt, dass die Ausrüstung die Komponentenausrichtung konsistent aufrechterhalten kann.
Designentscheidungen, die vor Beginn der Werkzeugherstellung getroffen werden, können spätere kostspielige Änderungen verhindern. Bei einer Design-for-Manufacturability-Prüfung sollte berücksichtigt werden, wie sich die Komponente in ihrer endgültigen Anwendung füllen, abkühlen, auswerfen, zusammenbauen und funktionieren lässt.
Wo praktisch, hilft eine relativ gleichmäßige Wandstärke, eine gleichmäßige Füllung und Kühlung zu fördern. Abrupte Dickenübergänge können zu Einfallstellen, inneren Spannungen oder Verzug führen. Rippen und Vorsprünge sollten so gestaltet sein, dass sie die erforderliche Festigkeit bieten, ohne unnötig dicke Abschnitte zu erzeugen.
Die Anschnittplatzierung wirkt sich auf Füllmuster, Bindenahtpositionen, Packung und Oberflächenerscheinung aus. In Steckverbindergehäusen sollte der Gate-Anschluss unter Berücksichtigung kritischer Kontaktflächen, Anschlusstaschen und mechanisch beanspruchter Bereiche positioniert werden.
Passende Entformungswinkel und gut konzipierte Auswurfsysteme tragen dazu bei, Formteile zu lösen, ohne empfindliche Teile zu beschädigen. Die erforderliche Formschräge hängt vom Harz, der Oberflächenbeschaffenheit, der Teilegeometrie und den Maßanforderungen ab.
Bei umspritzten Steckverbindern müssen die Metallanschlüsse während des Einspritzens und Abkühlens in den angegebenen Positionen bleiben. Formunterstützung, Genauigkeit beim Einlegen der Einsätze, Harzfluss und Wärmeausdehnung beeinflussen alle die endgültige Beziehung zwischen dem Kunststoffgehäuse und den Metallkomponenten.
Zu den nützlichen Designpraktiken gehören:
Die Qualitätskontrolle beim Spritzgießen von Steckverbindern sollte sowohl das Aussehen der geformten Komponente als auch ihre funktionelle Leistung berücksichtigen. Ein Teil kann akzeptabel aussehen, obwohl es dennoch eine endgültige Fehlausrichtung, eine Maßabweichung oder eine unzureichende mechanische Retention aufweist.
Ein praktischer Inspektionsplan kann die folgenden Kontrollen umfassen:
Zu den häufigsten Mängeln und ihren möglichen Ursachen gehören:
| Defekt | Mögliche Ursache | Korrigierender Ansatz |
|---|---|---|
| Blitz | Trennfugen, übermäßiger Druck oder Formverschleiß | Überprüfen Sie den Werkzeugzustand und optimieren Sie die Verarbeitungseinstellungen. |
| Kurze Aufnahmen | Unzureichende Füllung, eingeschränkter Durchfluss oder unzureichende Entlüftung | Überprüfen Sie das Angussdesign, die Entlüftungs- und Füllparameter. |
| Verzug | Ungleichmäßige Kühlung, Materialausrichtung oder unterschiedliche Schrumpfung | Verbessern Sie die Kühlbalance und überprüfen Sie Geometrie und Materialauswahl. |
| Einfallstellen | Dicke Abschnitte oder unzureichende Packung und Kühlung | Optimieren Sie die Wandgeometrie und die Packungsbedingungen. |
| Terminalfehlausrichtung | Einfügungsbewegung, Werkzeugvariation oder inkonsistente Belastung | Verbessern Sie die Einfügungsposition, die Unterstützung und die Dimensionsüberprüfung. |
Akzeptanzgrenzen und Testhäufigkeit sollten durch die Produktspezifikation, die Kundenanforderungen und das Risikoniveau definiert werden. Für sicherheitskritische oder hochzuverlässige Anwendungen kann eine zusätzliche Validierung erforderlich sein.
Nicht jeder Steckverbinder erfordert die gleichen Werkzeuginvestitionen oder Inspektionsstrategien. Der folgende Vergleich veranschaulicht, wie Anwendungsanforderungen den Fertigungsansatz beeinflussen.
| Erfordernis | Standardstecker | Präzisionsstecker |
|---|---|---|
| Geometrie | Relativ einfache Funktionen | Feine Hohlräume und komplexe Details |
| Toleranzstrategie | Basierend auf allgemeinen Montageanforderungen | Kritische Funktionen erhalten strengere, funktionsbasierte Grenzen |
| Werkzeuge | Konventionelle Formkonfiguration, sofern geeignet | Anspruchsvollere Kavitäts-, Kühlungs-, Entlüftungs- und Ausrichtungskontrolle |
| Inspektion | Sicht- und Maßkontrollen | Detaillierte Messtechnik und zusätzliche Funktionsüberprüfung |
| Prozessrisiko | Bezieht sich hauptsächlich auf die Füllung und allgemeine Abmessungen | Dazu können Endposition, Passpassung, Verzug und Retention gehören |
Die Unterscheidung ist nicht nur eine Frage der Produktgröße. Ein kleiner Steckverbinder erfordert möglicherweise hochentwickelte Werkzeuge, wenn er eng beieinander liegende Anschlüsse enthält oder eine präzise Ausrichtung auf einer Leiterplatte gewährleisten muss. Technische Anforderungen sollten den Prozess bestimmen und nicht Annahmen, die nur auf dem Aussehen basieren.
Die Auswahl eines Lieferanten bedeutet, seine Fähigkeit zu bewerten, technische Anforderungen in wiederholbare Produktionsergebnisse umzuwandeln. Ein wettbewerbsfähiges Angebot ist wichtig, aber auch Werkzeugqualität, Prozessstabilität, Kommunikation und technischer Support wirken sich auf die Gesamtbetriebskosten aus.
Berücksichtigen Sie bei der Bewertung eines Herstellers von Steckverbinder-Spritzgussteilen die folgenden Fragen:
Qiren Electronics konzentriert sich auf Präzisions-Kunststoff-Steckerformen und maßgeschneiderte Spritzgusslösungen. Den Produktinformationen zufolge hebt das Unternehmen eine Nenntoleranz von ±0,01 mm, eine ausgewiesene Ausbeute von bis zu 99,2 %, deutschen Formenstahl, Mold-Flow-Analyse und ein MES-integriertes Werkstattmanagement hervor. Diese Zahlen sollten bei der Projektbewertung anhand der spezifischen Teilegeometrie, des Materials, der Messmethode und der Produktionsbedingungen bestätigt werden.
Qiren beschreibt auch die Unterstützung bei der Optimierung und Aufrüstung von Formen im ersten Jahr der Verwendung von Formen. Käufer können diese Funktionen zusammen mit den Anforderungen an ihre eigenen Steckverbinderdesigns besprechen, anstatt sich nur auf allgemeine Spezifikationen zu verlassen.
Weitere Informationen zur Herstellung finden Sie auf der Produktseite „Steckverbinder-Spritzguss“ oder auf der Website von Qiren zur Herstellung von Präzisionsformen und Komponenten.
Es wird zur Herstellung von Kunststoff-Steckergehäusen, Isolierkörpern, Anschlussträgern, Schutzgehäusen und anderen Komponenten verwendet, die eine genaue Geometrie und eine wiederholbare Produktion erfordern. Zu den typischen Anwendungen gehören Automobilelektronik, Haushaltsgeräte, industrielle Automatisierung und Unterhaltungselektronikgeräte.
Es gibt nicht das beste Material für jeden Steckverbinder. PBT und Nylon werden häufig für viele elektrische und mechanische Anwendungen verwendet, während LCP und PPS für Designs mit anspruchsvollen Maß- oder Wärmeanforderungen geeignet sein können. Die endgültige Auswahl hängt von der Betriebsumgebung des Steckverbinders, den elektrischen Spezifikationen, den mechanischen Belastungen und den Kostenzielen ab.
Erreichbare Toleranzen hängen von der Teilegeometrie, dem Harzverhalten, der Formkonstruktion, der Prozessstabilität und den Messmethoden ab. Qiren gibt für sein Angebot an Präzisionsformteilen eine Nenntoleranz von ±0,01 mm an. Käufer sollten prüfen, ob diese Toleranz für jedes kritische Merkmal ihres spezifischen Designs machbar ist.
Häufige Ursachen sind ungeeignete Materialhandhabung, schlechte Entlüftung, falsche Verarbeitungsparameter, ungleichmäßige Kühlung, Formverschleiß und ungenaue Positionierung der Einsätze. Eine strukturierte Entwurfsprüfung, ein kontrolliertes Prozessfenster und ein risikobasierter Inspektionsplan können dabei helfen, diese Probleme zu erkennen und zu reduzieren.
Ja. Durch Einlegeformen können Metallanschlüsse in einem Kunststoff-Steckergehäuse eingekapselt oder gehalten werden. Der Prozess erfordert eine geeignete Positionierung des Einsatzes, Formunterstützung, Materialkompatibilität und die Überprüfung der Ausrichtung und Halterung der Anschlüsse.
Ja. Spritzguss eignet sich gut für die wiederholbare Massenproduktion, wenn Werkzeuge, Zyklusbedingungen, Materialhandhabung und Inspektion ordnungsgemäß kontrolliert werden. Mehrkavitätenwerkzeuge und geeignete Automatisierung können die Leistung verbessern, ihre Eignung hängt jedoch von der Produktkomplexität und der Nachfrage ab.
Stellen Sie die 2D-Konstruktionszeichnung, die 3D-CAD-Datei, die beabsichtigten Harz- oder Materialanforderungen, kritische Toleranzen, den jährlichen Bedarf, die erwartete Serviceumgebung und alle funktionalen oder behördlichen Spezifikationen bereit. Klären Sie auch, ob Sie Formenbau, Formteile, Umspritzen oder eine kombinierte Lösung benötigen.
Das Spritzgießen von Steckverbindern kombiniert Präzisionswerkzeuge, geeignete Materialauswahl, kontrollierte Verarbeitung und anwendungsspezifische Qualitätsprüfung. Jede Entscheidung beeinflusst, wie genau ein Steckverbinder passt, wie zuverlässig er elektrische Kontakte unterstützt und wie konsistent er im Laufe der Zeit hergestellt werden kann. Durch die frühzeitige Identifizierung kritischer Abmessungen und die Festlegung klarer Prüfanforderungen können Produktentwickler vermeidbare Fehler reduzieren und fundiertere Beschaffungsentscheidungen treffen.
